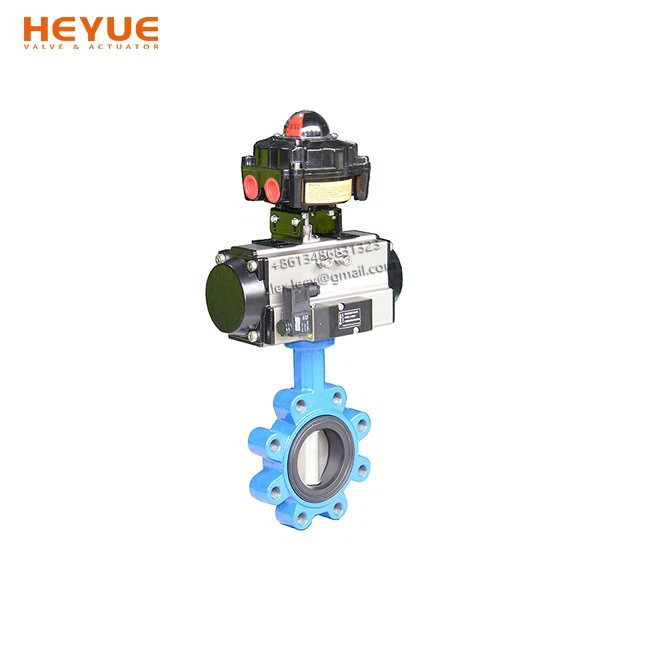

Pnevmatik ushlagichli kapalak klapan

Heyue pnevmatik kelebek klapan - bu quvur tizimi orqali suyuqliklar oqimini tartibga soluvchi chorak{0}}burilish valfining bir turi. U vana tanasi ichida aylanadigan dumaloq disk yoki "kelebek" dan iborat. Disk pnevmatik aktuatorga ulangan, bu esa valfning ochilishi va yopilishini aniq boshqarish imkonini beradi.



Oddiylashtirilgan oqim nazorati

Pnevmatik kelebek klapanning asosiy xususiyatlaridan biri bu oqimni tartibga solishni ta'minlash qobiliyatidir. Disk, to'liq ochilganda, to'siqsiz oqimga imkon beradi, bosimning pasayishini minimallashtiradi va samarali ishlashni ta'minlaydi.



Xavfsiz va Oqish{0}}Bepul ulanishlar

Tugmacha dizayni tufayli bu kelebek klapan xavfsiz va oqishsiz{0}}ulanishlarni taklif etadi. Vana korpusidagi quloqchalar oson o'rnatish imkonini beradi va barqarorlikni ta'minlaydi, ish paytida har qanday harakat yoki dislokatsiyani oldini oladi. Bu ishonchli va qattiq muhrni ta'minlaydi, oqish xavfini kamaytiradi.



Oson ishlash uchun pnevmatik ishga tushirish

Qulfli kapalak klapaniga o'rnatilgan pnevmatik aktuator qiyinchiliksiz ishlashga imkon beradi. Siqilgan havo yoki gazdan foydalangan holda, valfni masofadan boshqarish mumkin, bu oqim tezligini aniq sozlash imkonini beradi. Ushbu avtomatlashtirish xususiyati nafaqat operatsion samaradorlikni oshiradi, balki qo'lda aralashuvga bo'lgan ehtiyojni ham kamaytiradi.



Heyue pnevmatik kelebek klapan o'z qo'llanilishini samarali oqim nazorati zarur bo'lgan turli sohalarda topadi. Ba'zi keng tarqalgan ilovalar quyidagilarni o'z ichiga oladi:

Suv va oqava suvlarni tozalash

Suv va oqava suvlarni tozalash inshootlarida bu vanalar suv, kimyoviy moddalar va boshqa suyuqliklar oqimini tartibga solish uchun ishlatiladi. Ular suvni tozalash jarayonlari muvozanatini saqlash va tizimning optimal ishlashini ta'minlashda hal qiluvchi rol o'ynaydi.



HVAC tizimlari

Kelebek klapanlar isitish, shamollatish va havoni tozalash (HVAC) tizimlarida keng qo'llaniladi. Ular havo, suv yoki sovutgich oqimini nazorat qiladi, bu esa haroratni samarali tartibga solish va savdo va turar-joy binolarida optimal qulaylikni ta'minlash imkonini beradi.



Kimyo va neft-kimyo sanoati

Kimyo va neft-kimyo sanoatida bu klapanlar korroziy va xavfli suyuqliklarni qayta ishlash uchun ishlatiladi. Bardoshli konstruksiya va ishonchli muhrlanish qobiliyatiga ega bo'lgan kapalak klapan uni bunday talabchan ilovalar uchun ideal tanlov qiladi.



Ulanish standartlari

Pnevmatik Lug Butterfly Valve turli xil ulanish standartlarida mavjud, jumladan ANSI 150LB, DIN PN16, GB PN16 va JIS10K. Bu valfni mavjud quvur liniyalari va tizimlarga osongina integratsiya qilish imkonini beradi.



Asosiy texnik parametr
Nominal diametri	DN(mm)	50-1000
Nominal bosim	PN(MPa)	0.6	1	1.6
Sinov bosimi	Shell testi	0.9	1.5	2.4
	Muhr sinovi	0.66	1.1	1.76
	Havo sinovi	0.6	0.6	0.6
Amaldagi vosita	Havo, suv, kanalizatsiya, bug ', gaz, neft va boshqalar
Operatsiya	Qo'lda, chervyakli, pnevmatik, elektr/motorli



Komponentlar	Materiallar
Valf tanasi	Sferoid grafitli po'lat, quyma po'lat, qotishma po'lat, zanglamaydigan po'lat
disk	Kulrang quyma temir, sferoid grafitli po'lat, quyma po'lat, zanglamaydigan po'lat, maxsus materiallar
Muhr rishtasi	Kauchuk, PTFE
Vana poyasi	2Cr13, zanglamaydigan po'lat
Qadoqlash	O-halqa, egiluvchan grafit



Muhrlash materialini tanlash va tegishli harorat
Materiallar	Xloropren kauchuk	Nitril butadien kauchuk	Etilen propilen kauchuk	Teflon	Ftorli kauchuk	Xom kauchuk
Qisqartirish	CR	NBR	EPDM	PTFE	VITON	NBR
Model	X yoki J	XA yoki JA	XB yoki JB	F, XC yoki JC	XE yoki JE	X1
Maksimal harorat	82 daraja	93 daraja	150 daraja	232 daraja	204 daraja	85 daraja
Minimal harorat	-40 daraja	-40 daraja	-40 daraja	-268 daraja	-23 daraja	-20 daraja
Amaldagi harorat	0~+80 daraja	-20~+82 daraja	-40~+125 daraja	-30~+150 daraja



Tana		Valf komponentlari
Element	Tafsilotlar	Element	Tafsilotlar
Hajmi diapazoni	DN50-DN600	O'tirish materiali	NBR, EPDM, VITON, PTFE
Tana materiali	SS, CI, egiluvchan temir, WCB	Disk materiallari	Zanglamaydigan po'lat
Ulanishni tugatish	Gofret, gardish	Poya materiali	Zanglamaydigan po'lat
Ish bosimi	<1.6MPa	Amaldagi ommaviy axborot vositalari	Suv, havo, gaz, neft, suyuqlik, bug'ni boshqarish
Tuzilishi	Oʻrta chiziq tuzilishi / A-turi

Asosiy o'lchamlar (ANSI CLASS 150)
MEDLE (DN)	dyuym	D	D1	D2	L	H	n-ød	Aktuator
DN50	2"	52.7	92	120.5	41.4	27	4-M16	AT52
DN65	2-1/2"	64.4	105	139.5	44	33	4-M16	AT52
DN80	3"	78.8	127	152.5	45	45	4-M16	AT63
DN100	4"	104.2	157	190.5	52	289	8-M16	AT75
DN125	5"	123.3	186	216	54	318	8-M16	AT83
DN150	6"	157	216	241.5	54	341	8-M20	AT92
DN200	8"	202.5	270	298.5	55	428	12-M20	AT115
DN250	10"	250.5	314	362.5	60	490	12-M24	AT125
DN300	12"	301.6	381	432	65	567	12-M24	AT140
DN350	14"	333.3	413	476	76	65	12-M24	-
DN400	16"	389.6	470	539.5	86	76	12-M24	-
DN500	20"	491.6	584	635	130	86	-	-
